DRUCKLUFTSYSTEM

1. Der empfohlene max. Luftdruck während des Betriebs beträgt  6,3 bars (90 psi) . Ein höherer Luftdruck kann zu für das Werkzeug und den Benutzer gefährlichen Betriebsbedingungen führen.
2. Reinigen Sie den Schlauch  mit Druckluft, bevor Sie ihn an das Druckluftgerät anschließen. Dies verhindert, dass Feuchtigkeit und Staub aus dem Schlauch in das Werkzug gelangen und dort zu Korrosion oder Fehlfunktionen führen.
3. Verwenden Sie immer einen Verdichter mit der für den Betrieb des Werkzeugs nötigen Kapazität .
4. Die Druckluft muss gekühlt werden un ein Wasserfilter ist am Ausgang des Verdichters anzubringen. Trotz der Montage eines Wasserfilters kann noch Feuchtigkeit in den Rohrleitungen oder im Schlauch kondensieren und in die Mechanik des Werkzeugs eindringen und zum vorzeitigen Verschleiß des Geräts führen. Daher sollte zwischen dem Werkzeug und dem Verdichter eine Luftfilter-Schmiervorrichtung installiert werden.

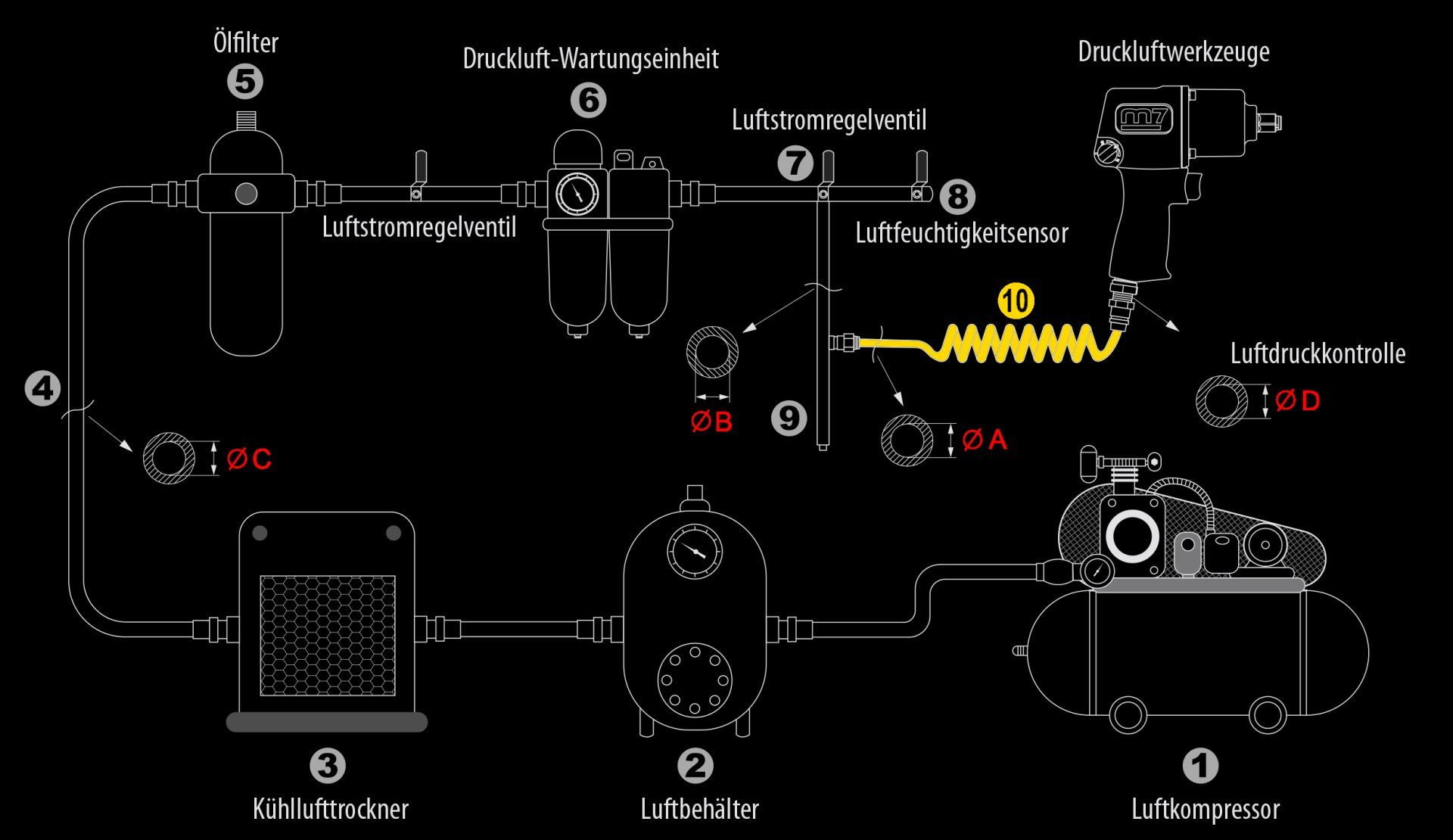

Empfohlenes Druckluftsystem

Der für das Einlassrohr ∅A erforderliche Durchmesser (10) wird in jeder Produktbeschreibung empfohlen.
Der für die Verbindung erforderliche Durchmesser ∅B (von 7 bis 9) muss doppelt so groß sein wie ∅A. (∅B = 2 x ∅A )
Der für die Primärluftzufuhr erforderliche Durchmesser ∅C (von 1 bis 8) muss 3 mal größer sein als ∅A. (∅C = 3 x ∅A )
Die Länge des Einlassrohrs (10)   sollte weniger als 4,5 Meter betragen.

Die Filter-Druckluftminderer-Nebelöler von M7 (6)  beseitigen alle Teilchen bis 5 µm und können auch unter Druck befüllt werden.

M7-Spiralschlauchverlängerungen (10) aus Polyurethan, mit Federn an den Enden, damit der Schlauch bei Verschleiß nicht reißt,  und 2 Anschlüssen mit Außengewinde 360°.
