SISTEMA DI AREA A PRESSIONE
4 INDICAZIONI PER L'USO
1. La pressione d'aria consigliata max. durante il funzionamento è di 6,3 bars (90 psi). Un valore maggiore può comportare dei rischi sia per l'utensile che per l'utente.
2. Pulire il tubo flessibile con aria compressa, prima di connetterlo al dispositivo ad aria compressa. Per evitare che umidità e polvere dentro il tubo flessibile possano giungere nell'utensile e lì causare corrosione o malfunzionamento
3. Utilizzare sempre un compattatore con la capacità richiesta per il funzionamento dell'utensile.
4. L'aria compressa va raffreddata e un filtro per l'acqua va posto all'uscita del compattatore. Nonostante la presenza di un filtro per acqua, l'umidità può condensare nelle condutture o nel tubo flessibile e penetrare nella meccanica dell'utensile e comportare una maggior usura del dispositivo. Per tal ragione va installato tra utensile e compattatore un dispositivo di lubrificazione per il filtro d'aria.

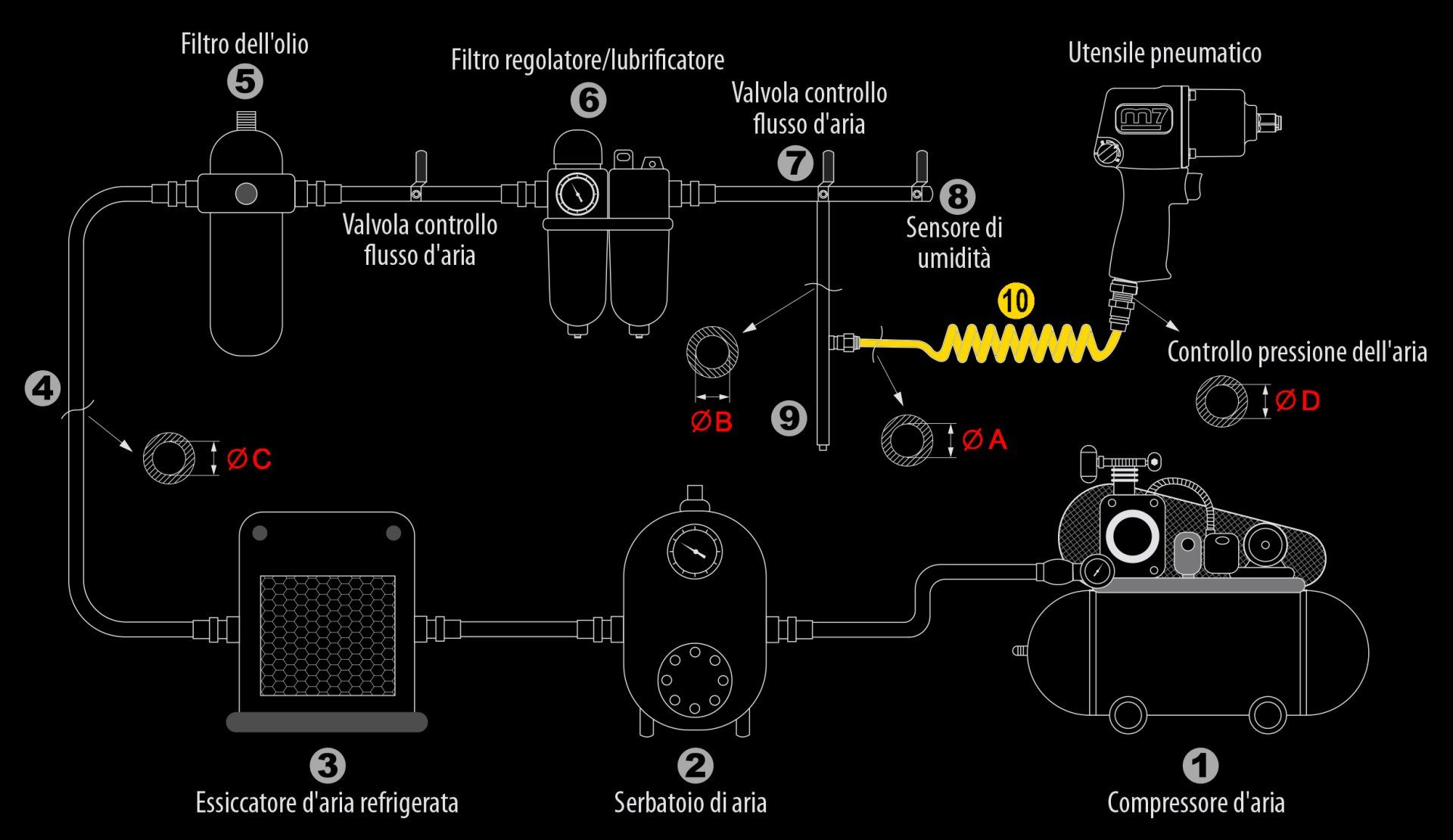

Sistemi di regolazione dell'aria

DIAMETRI E LUNGHEZZE DEL TUBO RICHIESTI
Il diametro ∅A richiesto per il tubo di ingresso (10) è consigliato in ogni foglio di prodotto.
Il diametro ∅B  richiesto per la connessione (da 7 a 9) deve essere il doppio di ∅A. (∅B = 2 x ∅A)
Il diametro ∅C richiesto per l'alimentazione d'aria primaria (da 1 a 8) deve essere3 volte più grande di ∅A. (∅C = 3 x ∅A)
La lunghezza del tubo di ingresso (10) deve essere inferiore a 4,5 metri.

M7 VOUS RECOMMANDE

I filtri del riduttore di pressione per lubrificatori a nebbia d'olio di (6) eliminano particelle fino 5 µm e si lasciano riempire anche sotto pressione
Prolunga del tubo flessibile a spirale di M7 (10) in poliuterene provvisto di molle alle estremità per non strapparsi in caso di usura e due attacchi con filettatura esterna a 360°
