PERSLUCHTSYSTEEM
4 INSTRUCTIES VOOR GEBRUIK
1.
De maximale aanbevolen luchtdruk tijdens het gebruik mag niet hoger zijn dan 6,3 bars (90 psi). Hogere luchtdruk kan gevaarlijke bedrijfsomstandigheden voor het werktuig en de gebruiker veroorzaken.
2. Reinig de slang met een persluchtstraal voordat u de slang aansluit op het persluchtgereedschap. Dit voorkomt dat vocht en stof in de slang in het werktuig terechtkomen en roest of storingen veroorzaken.
3. Gebruik altijd een luchtcompressor met de juiste capaciteit om elk werktuig te bedienen.
4. De perslucht moet worden gekoeld en er moet een waterfilter worden geïnstalleerd aan de uitlaatzijde van de compressor. Zelfs als er een waterfilter is geïnstalleerd, kan er water in de leidingen of slangen condenseren en in het mechanisme van het werktuig terechtkomen, waardoor het gereedschap voortijdig beschadigd kan raken. Daarom is het aan te bevelen om tussen het werktuig en de compressor een luchtfilter-smeerinstallatie te monteren.
2. Reinig de slang met een persluchtstraal voordat u de slang aansluit op het persluchtgereedschap. Dit voorkomt dat vocht en stof in de slang in het werktuig terechtkomen en roest of storingen veroorzaken.
3. Gebruik altijd een luchtcompressor met de juiste capaciteit om elk werktuig te bedienen.
4. De perslucht moet worden gekoeld en er moet een waterfilter worden geïnstalleerd aan de uitlaatzijde van de compressor. Zelfs als er een waterfilter is geïnstalleerd, kan er water in de leidingen of slangen condenseren en in het mechanisme van het werktuig terechtkomen, waardoor het gereedschap voortijdig beschadigd kan raken. Daarom is het aan te bevelen om tussen het werktuig en de compressor een luchtfilter-smeerinstallatie te monteren.

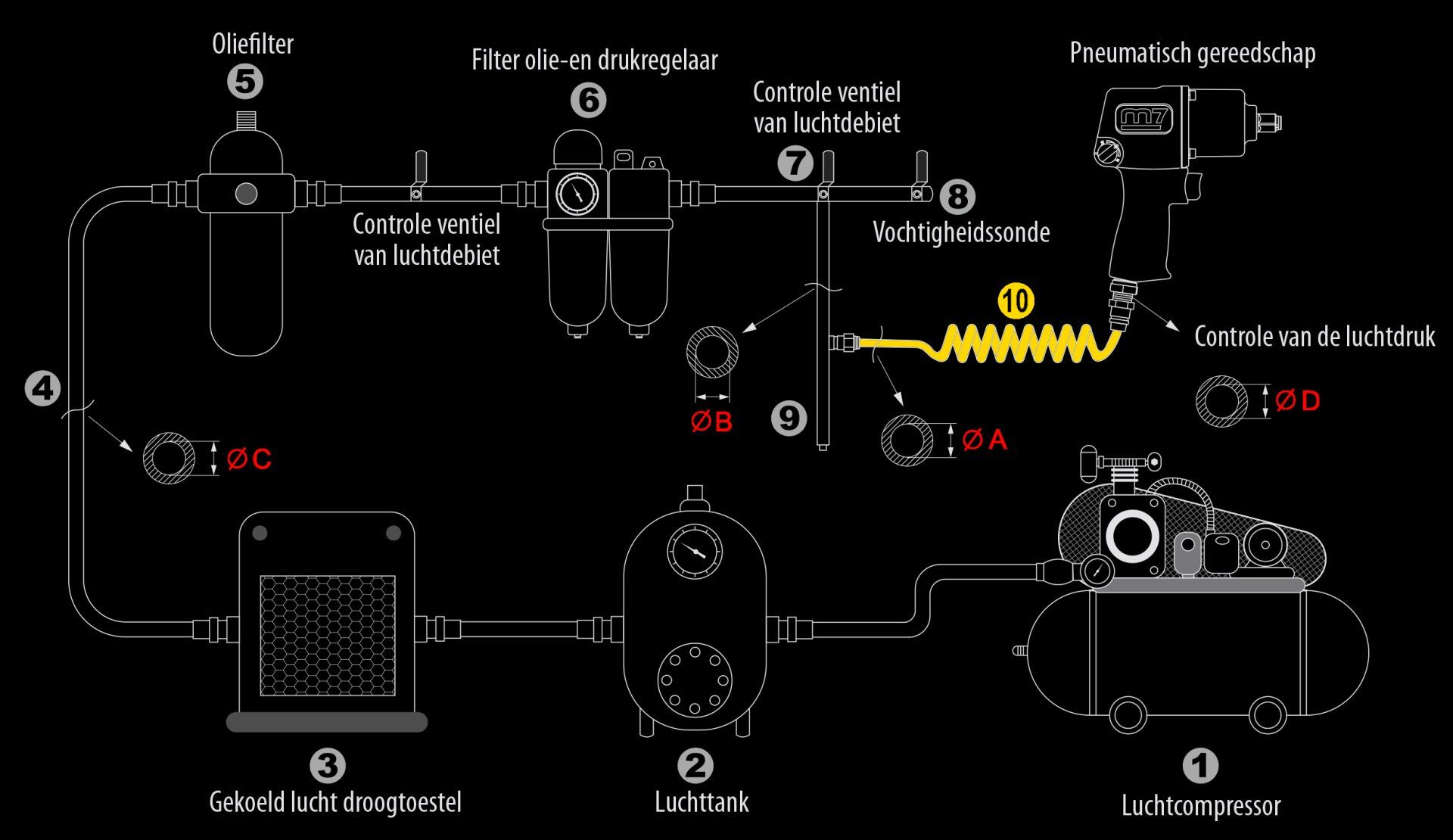

AANBEVOLEN LUCHtREGELSYSTEEM
LEIDING DIAMETERS EN LENGTE VEREIST
De diameter ∅A
die is vereist voor de inlaatbuis (10)
wordt aanbevolen op elk productblad.
De diameter ∅B voor de verbinding (van 7 tot 9) moet tweemaal zo groot zijn als ∅A. (∅B = 2 x ∅A)
De diameter ∅C voor de primaire luchttoevoer (van 1 tot 8) moet3 keer groter zijn dan ∅A. (∅C = 3 x ∅A)
De lengte van de inlaatpijp (10) moet minder dan 4,5 meter zijn.
De diameter ∅B voor de verbinding (van 7 tot 9) moet tweemaal zo groot zijn als ∅A. (∅B = 2 x ∅A)
De diameter ∅C voor de primaire luchttoevoer (van 1 tot 8) moet3 keer groter zijn dan ∅A. (∅C = 3 x ∅A)
De lengte van de inlaatpijp (10) moet minder dan 4,5 meter zijn.

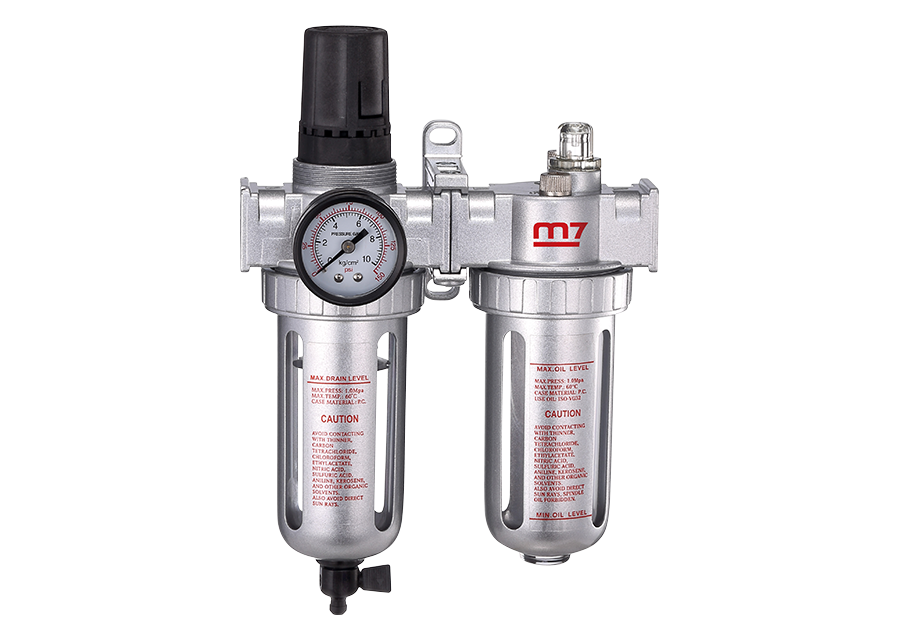

M7 BEVEELT AAN
De M7 (6)
persluchtreduceervenevelsmering verwijdert alle deeltjes tot 5 µm en kan ook onder druk worden gevuld.
SV2230
Filter regelaar-smeerder 1/4"
SV2330
Filter regelaar-smeerder 3/8"
SV2431
Filter regelaar-smeerder 1/2"

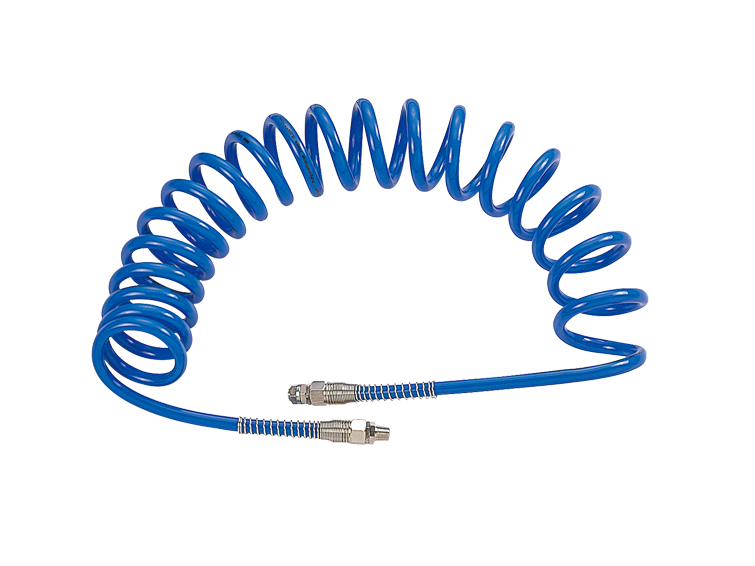

M7 spiraalslangverlengstukken (10)
van polyurethaan, met veren aan de uiteinden zodat de slang bij slijtage niet scheurt, en 2 aansluitingen met 360° buitendraad
SD series
Spiraalvormig verlengstuk
