SISTEMA DE AIRE

4 INSTRUCCIONES DE USO

1. La presión máx. de aire recomendada durante el funcionamiento es de 6,3 bars (90 psi). Una presión de aire superior podría ser peligrosa para el usuario.
2. Limpiar la manguera con aire comprimido antes de conectarla con la herramienta neumática. Impedirá que entre polvo o humedad y que se oxide.
3. Siempre usar un compresor de aire con un capacidad adaptada a la herramienta conectada.
4. El aire comprimido tiene que enfriarse y un filtro regulador de humedad tiene que estar instalado en la salida del compresor. Incluso con un filtro regulador de humedad, puede haber presencia de agua, provocando desgaste del sistema interior de la herramienta neumática. Por eso recomendamos instalar un dispositivo de filtro regulador lubrificador entre la herramienta y el compresor.

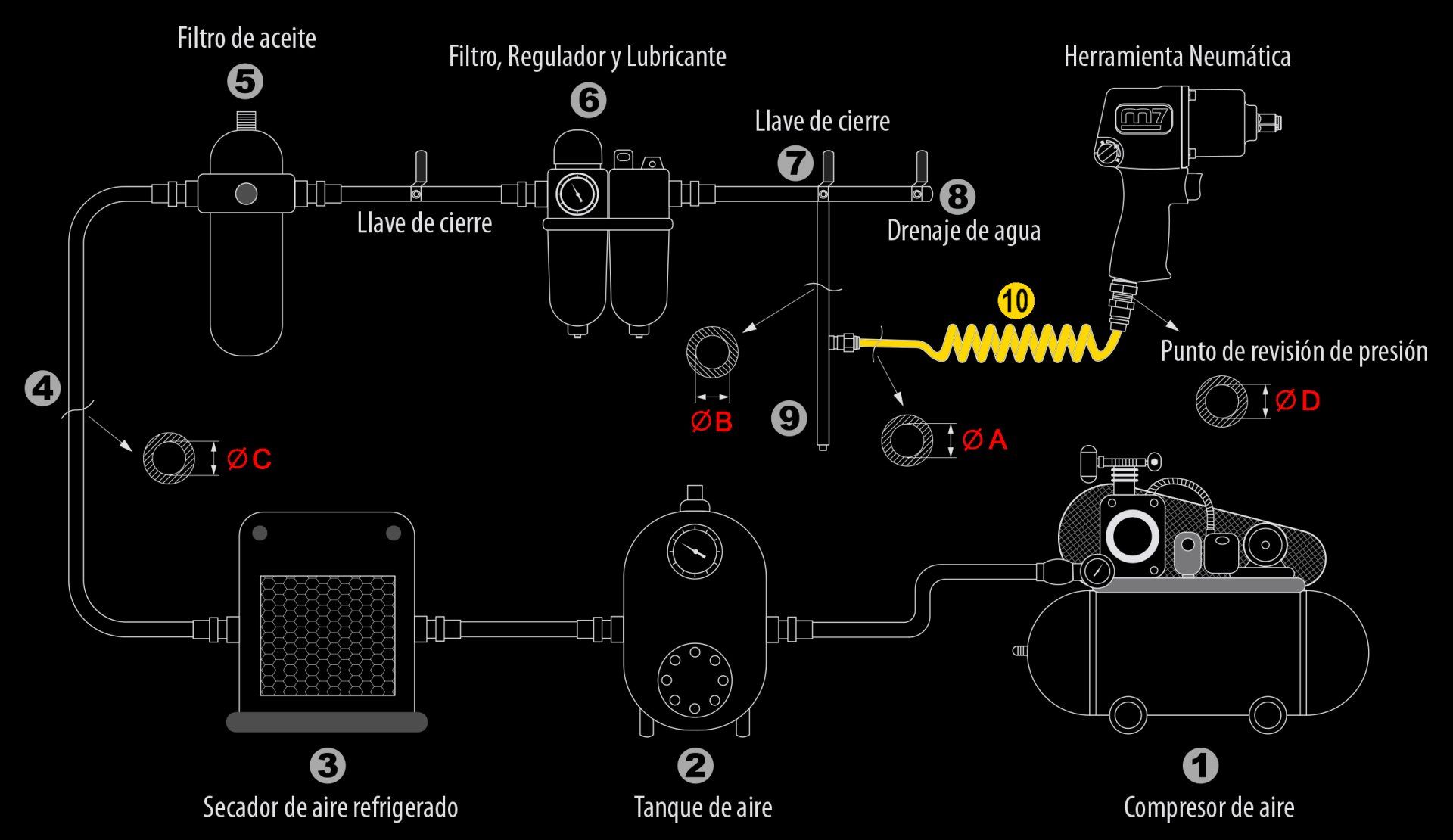

SISTEMA RECOMENDADO DE REGULACIÓN DEL AIRE

DIÁMETROS Y LARGOS DE LOS TUBOS REQUERIDOS

El diámetro de ∅A requerido para el tubo de entrada (10) se recomienda en cada ficha del producto.
El diámetro de ∅B requerido para la conexión (de 7 a 9) debe ser 2 veces mayor que el de ∅A. (∅B = 2 x ∅A)
El diámetro de ∅C requerido para el suministro de aire primario (de 1 a 8) debe ser 3 veces mayor que el de ∅A. (∅C = 3 x ∅A)
La longitud del tubo de entrada (10) debe ser inferior a 4,5 metros.
